Teknikrum
Pumpenhet och hisstyrning placeras externt, helst i teknikrummet.
Ledningsrör för hydraulik:
Ett ledningsrör med min. Ø80 mm placeras i schaktet. Rören dras direkt till teknikrummet. Rörens placering är i princip valfri, men den angivna höjdplaceringen i schaktet måste följas. Undvik skarpa knäckar på röret.
Ledningsrör för manövrering/dörrlås till porten:
En ledningsväg för ström ska dras från teknikrummet eller schaktet till manöverpanelernas placering. Förberedelser ska göras så att manöverpanelerna kan integreras i väggen.
Tips:
Det kan vara en fördel att anlägga en dräneringsbrunn/pumpsump i botten av schaktet, samt eventuellt förstärka betongkanterna med vinkelstål.
Toleranser:
Schaktets längd och bredd ska följas och toleranser ska fastställas så att schaktet inte på någon punkt blir mindre än vad som specificerats. Väggarna ska vara lodräta och raka.

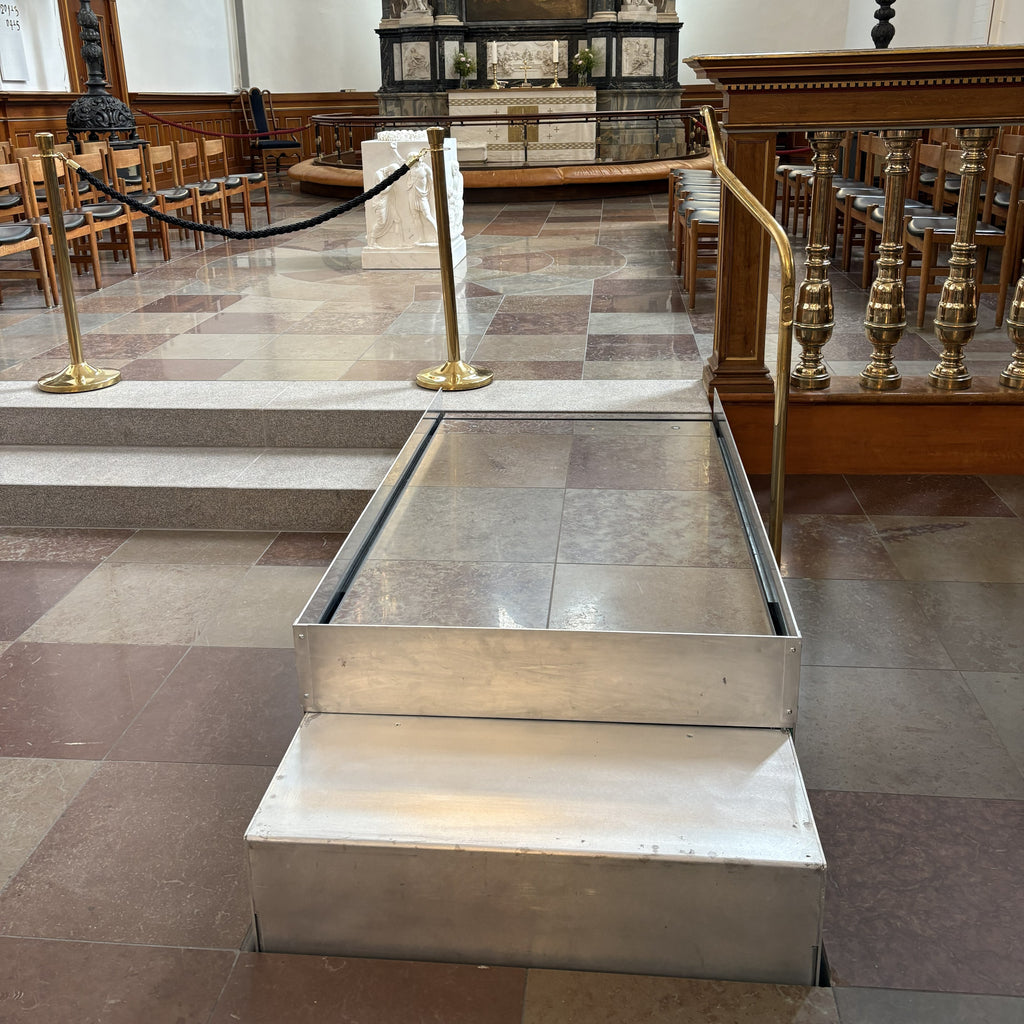

Manövrering av trapphissar:
Hos JEMA LIFT skiljer vi mellan två typer av rullstolsanvändare/personer med nedsatt gångförmåga:
- Grupp 1: De som är självhjälpsamma och själva kan manövrera hissen
- Grupp 2: De som behöver hjälp med manövreringen
Vår trapphiss riktar sig vanligtvis till grupp 2. Hissen manövreras av utbildad personal, eftersom detta ingår i riskbedömningen (CE-märkningen). Det kan vara en receptionist, en vaktmästare eller annan personal.

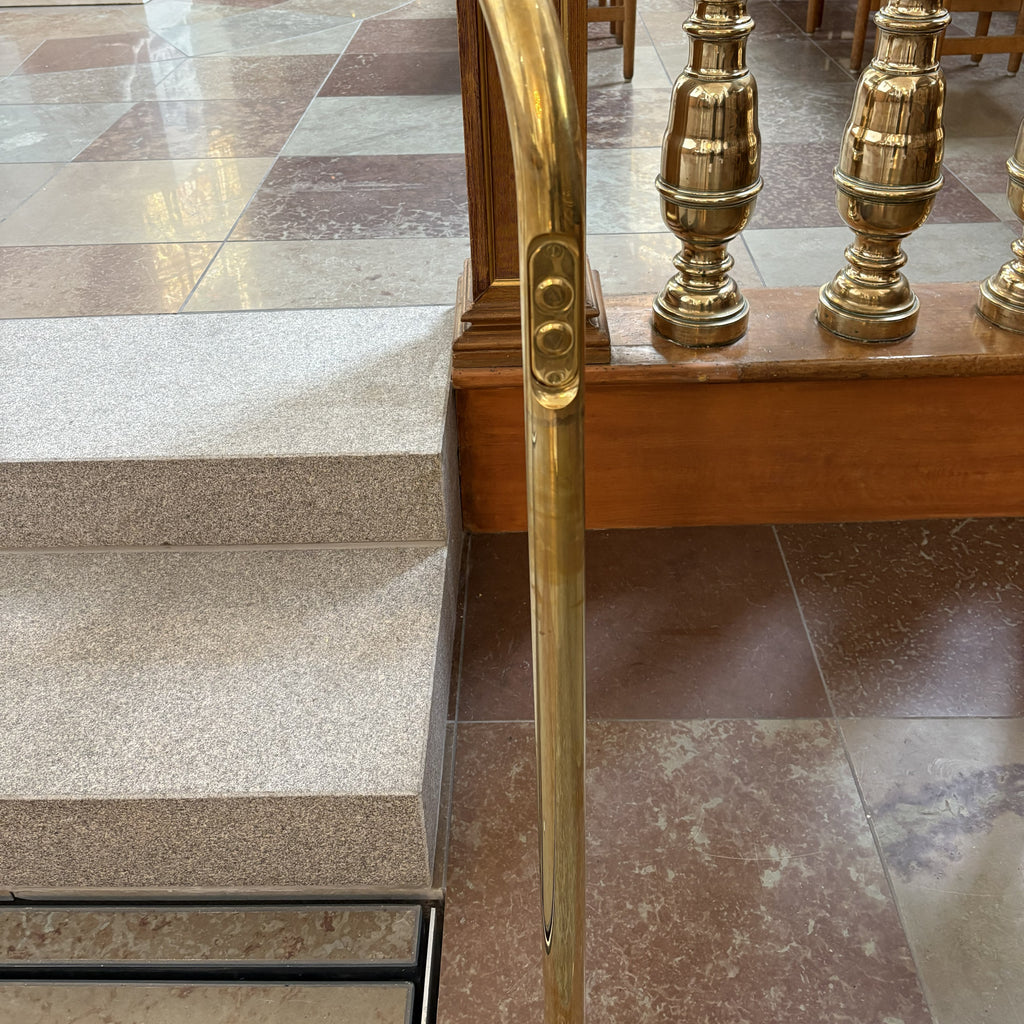

När det gäller manövreringsfunktioner krävs minst följande: Hiss upp, hiss ner, trappsteg upp, trappsteg ner. Placeras på nivå 1.
Kontaktelementet monteras i ett hål med diameter 22,5 mm. Inbyggnadsdjup: cirka 40 mm.
Extra funktioner:
- Beroende på hissens placering kan man även installera en anropsfunktion så att personalen kan kallas till hissen.
- I vissa situationer kan det av säkerhetsskäl vara nödvändigt med en varningssignal i form av ljus eller ljud när hissen används.
- Manövrering av hissens upp-/nedgång på nivå 2, eventuellt även på plattformen.
- Strömbrytare, eventuellt med nyckel. Detta kan väljas om man inte vill att obehöriga ska använda hissen (t.ex. barn eller om hissen är placerad utomhus).
Kabeldragning måste anläggas mellan manöverdon, strömbrytare, signaler m.m. till styrsystemet.
Dimensionering av frontplatta med tryckknappar:
Våra tryckknappsomkopplare kan integreras i ett profilrör eller monteras i en Harmony XAP XAPE30x-frontplatta av aluminium, som skruvas fast i väggen. Kom ihåg att montera en Harmony XAP_XAPE90x infällningsdosa.
Valet av frontplatta bestäms av det antal funktioner som önskas.
Leverans och montering
Priset inkluderar leverans och montering
